以下是BACnet路由器 BA101的主要參數：

系統參數

• 處理器:

• 主頻：300MHz

• 存儲：128MB

• 內存：64MB

電源參數

• 輸入電壓：DC 9～36V

• 功耗：正常：85mA@12V，最大：117mA@12V。

• 反接防護：支持

網口參數

• 網口規格：2 x RJ45，10/100Mbps，自適應MDI/MDIX。

• 網口保護：ESD ±16kV（接觸），±18kV（空氣）；EFT 40A （5/50ns）；雷擊 6A（8/20μs）。

串口參數

• 串口數量：2 x RS232/RS485（訂單可選）

• 串口波特率：2400bps-115200bps

• 串口保護：ESD ±8kV（接觸），±15kV（空氣）；EFT 2KV，40A （5/50ns）。

SIM卡參數

• 數量：1

• 規格：抽屜式接口，支持1.8V/3V SIM/UIM卡（NANO）

• 保護：內置15KV ESD保護

USB接口參數

• 數量：1下載程序+1程序調試

• 規格：Micro USB OTG

• 保護：過流保護

4G參數（選配功能）

• 天線接口數量：1

• 天線接口類型：SMA孔式

• 網絡支持：不同版本支持不同頻段的GSM/EDGE、WCDMA、FDD-LTE、TDD-LTE

GPS參數（選配功能）

• 天線接口數量：1

• 天線接口類型：SMA孔式

• 精度：跟蹤靈敏度 > -148 dBm，平面位置精度 2.5m

WiFi參數（選配功能）

• 天線接口數量：1

• 天線接口類型：SMA孔式

• 協議：802.11a/b/g/n （mixed）

• 速率：150Mbps（Max）

指示燈參數

• PWR燈：通電常亮，不通電熄滅。

• RUN燈：系統正常運行閃爍，系統不運行時熄滅。

• LINK燈：以太網通信閃爍，4G或WiFi通信常亮，以太網、4G、WiFi都不通信時熄滅。

軟件參數

• 網絡協議：IPV4、TCP/UDP、DHCP、DNS等。

• IP獲取方式：靜態IP/DHCP

• 用戶配置：PC軟件配置，支持WIN 7、WIN 8和WIN 10。

• 網絡緩存：發送：8Kbyte；接收：8Kbyte。

• 安規認證：MTBF ≥10萬小時，EMC符合EN 55022: 2006/A1: 2007 (CE &RE) Class B等標準。

環境參數

• 工作溫濕度：-40～80℃，5～95% RH

• 存儲溫濕度：-40～85℃，5～95% RH

其他參數

• 外殼：塑膠材質

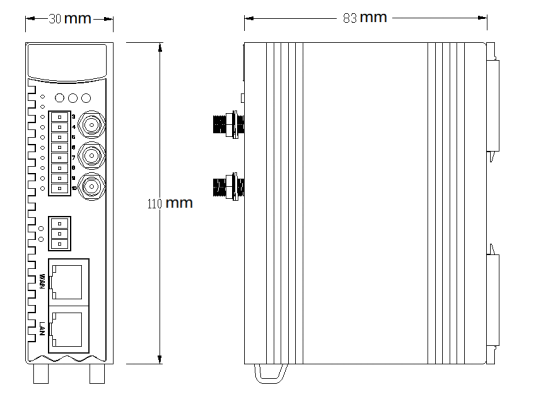

• 尺寸：30mm×83mm×110mm(LWH)

• 防護等級：IP30

• 凈重：291.2g

• 安裝方式：采用自有專利的導軌卡扣技術支持壁掛式、導軌式兩種安裝方式

電磁兼容性

        靜電放電抗擾度試驗

• 試驗接口： 電源和信號端口

• 試驗標準： GB/T 17626.2-2018 / IEC61000-4-2:2008

• 試驗等級： 3級

• 說明： 空氣±8KV，接觸±6KV




1. 電快速瞬變脈沖群抗擾度試驗

• 試驗接口： 電源和信號端口

• 試驗標準： GB/T 17626.4-2018 / IEC61000-4-4:2012

• 試驗等級： 3級




2. 雷擊（浪涌）抗擾度試驗

• 試驗接口： 電源和信號端口

• 試驗標準： GB/T 17626.5-2019 / IEC61000-4-5:2014

• 試驗等級： 3級




3. 射頻場感應的傳導騷擾抗擾度試驗

• 試驗接口： 電源和信號端口

• 試驗標準： GB/T 17626.6-2017 / IEC61000-4-6:2013

• 試驗等級： 3級

• 說明： 10V/150kHz~80MHz




4. 傳導騷擾試驗

• 試驗接口： 電源和信號端口

• 試驗標準： GB/T 6113.201-2018 / CISPR 16-2-1:2017

• 試驗范圍： 150kHz~30MHz

環境適應性

1. 低溫啟動與運行試驗

• 試驗標準： GB/T 2423.1-2008

• 測試環境溫度： -40℃




2. 高溫啟動與運行試驗

• 試驗標準： GB/T 2423.2-2008

• 測試環境溫度： 60℃




3. 恒定濕熱試驗

• 試驗標準： GB/T 2423.3-2016

• 測試環境溫濕度： +40℃/95%RH




4. 高低溫沖擊試驗

• 試驗標準： GB/T 2423.22-2012

• 測試環境溫度： -40與60℃下30s快速切換后啟動（無凝結水）




5. 溫度變化試驗

• 試驗標準： GB/T 2423.22-2012

• 測試條件： 產品通電測試狀態下-40~60℃溫度變化試驗




6. 正弦震動試驗

• 試驗標準： GB/T 2423.10-2019

• 測試條件： 產品關機狀態下帶包裝與不帶包裝的震動測試




7. 自由跌落試驗

• 試驗標準： ISTA 2A-2011, GB/T 2423.7-2018, GB/T 6587-2012

• 測試條件： 產品關機狀態下帶包裝的跌落測試
