ARM工控機Node-red使用教程
從前車馬很慢書信很遠，而現在人們不停探索“科技改變生活”。
智能終端的出現改變了我們的生活方式，鋇錸技術嵌入式工控機協助您靈活布建能源管理、大樓自動化、工業自動化、電動車充電站等各種多元性IoT應用，是最佳化的首選。
嵌入式工控機
可以在狹小的工業現場配合工業系統完成一種或多種特定工業任務，具有開放式的模塊化結構、較強的數據處理能力、良好的軟件開發環境以及高性能的網絡和通信支持等特點。
特性標準
特殊金屬材質，通過散熱片主動散熱，有效地解決了機箱內部溫度高，散熱風扇長時間工作容易發生故障的問題，提高了工控機在現場長期運行的可靠性和耐用性。
無線纜設計，內部模塊化設計，用PCB電路板替代線纜，使在高溫、高頻振動、高粉塵等極其惡劣的環境中，仍能穩定運行，極大地降低系統的維護需求。
寬溫設計，嵌入式工控機能夠在0℃～70℃的溫度范圍內工作，可在各類工業環境下保持可靠性和可操作性。

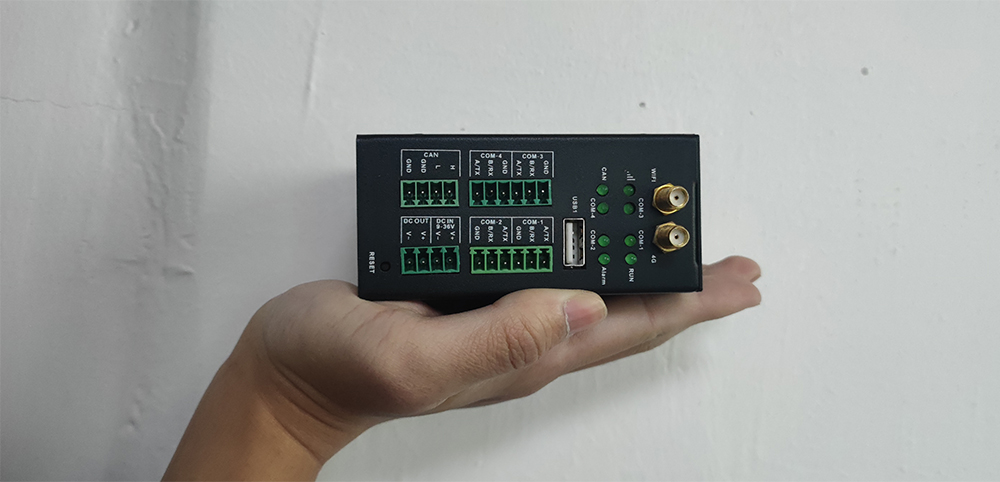

緊湊型設計，嵌入式工控機結構緊湊、無風扇設計，能滿足各種苛刻的嵌入式應用要求，可以部署在各類空間受限的環境中，并保持安全、高效運行。
寬壓設計，兼容不同的電源輸入情況。嵌入式工控機帶有過電壓保護，當電壓超過安全水平時，會切斷系統電源，以保護系統。
目前，嵌入式工控機已廣泛用于工業自動化、機器視覺、AGV、智能交通、醫療設備、車載設備、電力等領域。
什么是Node-RED？
Node-RED是基于Node.js開發的一款可視化流編程工具，讓用戶可以通過拖放節點來創建應用程序的工作流程，通過連接簡單的節點來完成復雜的任務。Node-RED提供了一種簡單的方法，可以快速連接到外部服務，從而實現物聯網應用的開發。
Node-RED因其易于使用的可視化圖形界面，可拓展的功能，支持多種協議，高可用性，安全性和可移植性等特點而廣受歡迎。它可以讓開發者在較短的時間內構建復雜的應用程序，并使物聯網應用的開發更加容易。此外，Node-RED提供了豐富的模塊，可以快速開發各種應用程序，從而促進了它的廣泛使用。

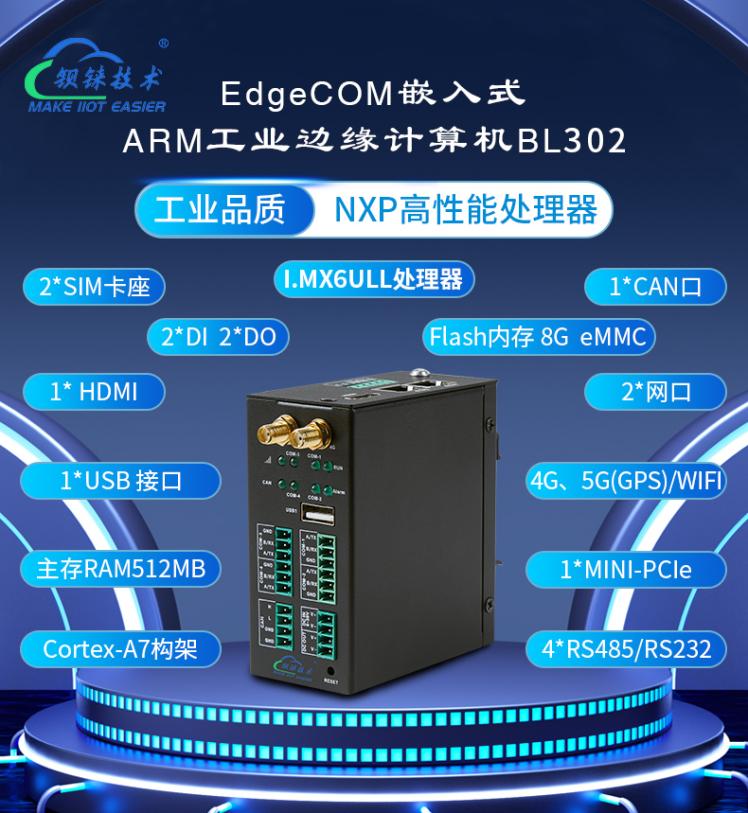

工控機BL302安裝Node-red的步驟
準備工控機：確保你的工控機已經準備就緒，滿足Node-RED的運行要求。通常，工控機需要安裝有支持Node.js運行環境。

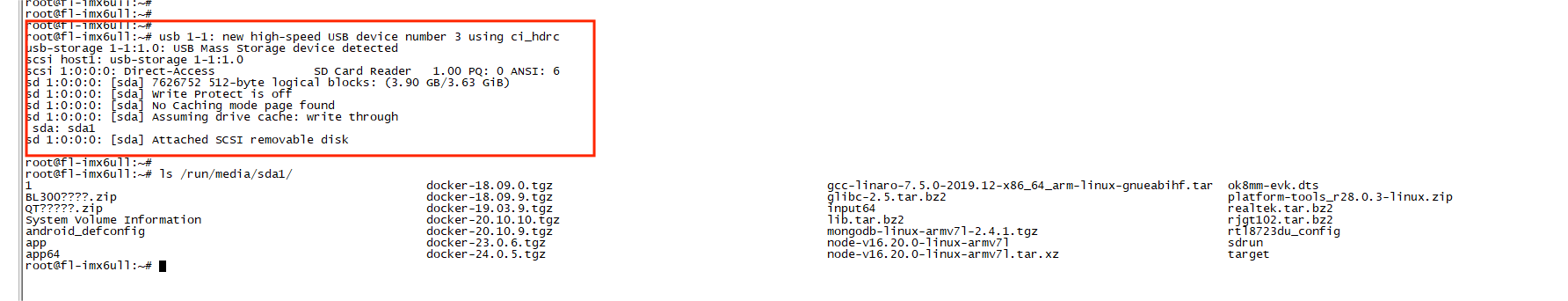

將設備接入網絡，插入U盤到USB口，設備識別到U盤后會自動彈出下圖紅框中內容。U盤掛載在/run/media目錄下。下圖中U盤名稱是sda1。若插入SD卡，則名稱為mmcblk*p*。本次安裝node-red-v16.20.0。

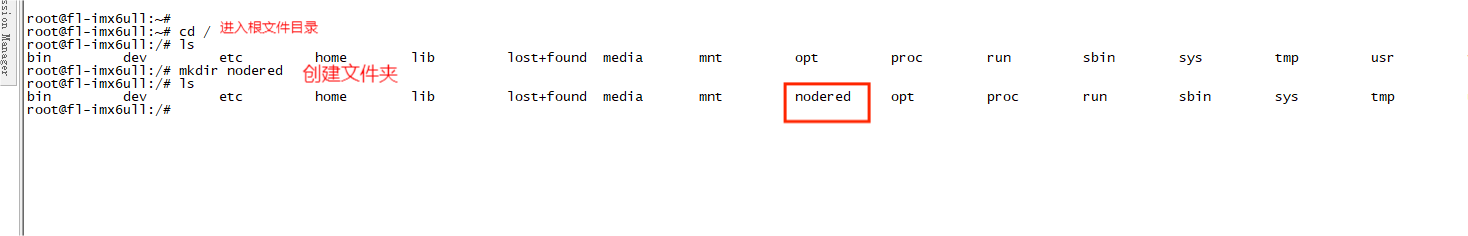

進入根文件目錄，創建一個文件夾，這里命名為nodered：

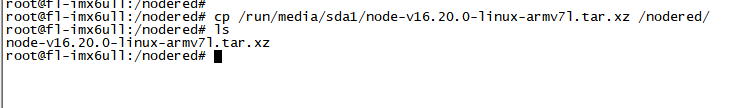

將文件復制到文件夾：
root@fl-imx6ull:/nodered# cp /run/media/sda1/node-v16.20.0-linux-armv7l.tar.xz /nodered/
root@fl-imx6ull:/nodered# ls
node-v16.20.0-linux-armv7l.tar.xz
將安裝包解壓到該文件夾內：
root@fl-imx6ull:/nodered# tar xvf node-v16.20.0-linux-armv7l.tar.xz

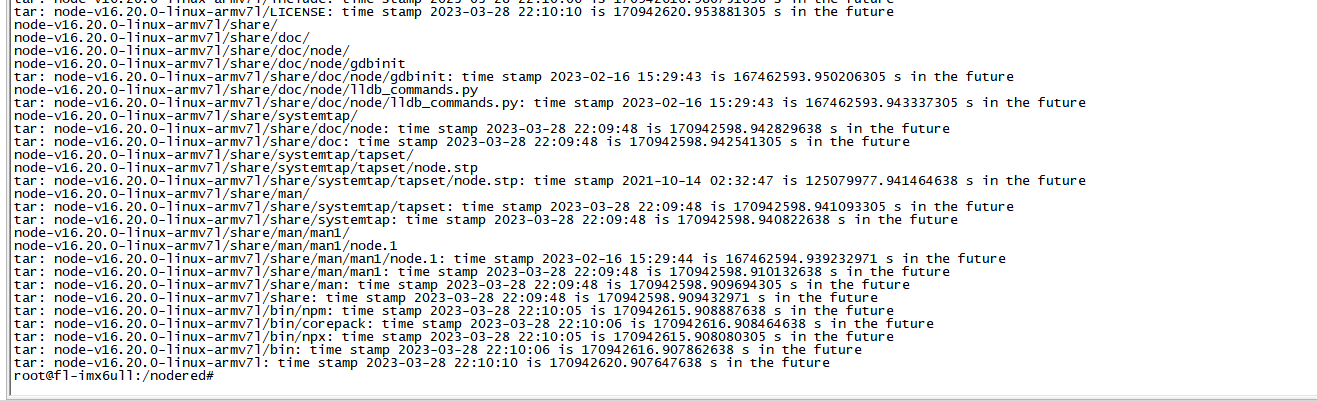

解壓完成：
進行軟鏈接。
root@fl-imx6ull:/nodered# ln -sf /nodered/node-v16.20.0-linux-armv7l/bin/node /usr/bin
root@fl-imx6ull:/nodered# ln -sf /nodered/node-v16.20.0-linux-armv7l/bin/npx /usr/bin
root@fl-imx6ull:/nodered# ln -sf /nodered/node-v16.20.0-linux-armv7l/bin/npm /usr/bin
可以輸入npm -v 或 npx -v查看版本來判斷是否成功
進入其bin文件夾下開始安裝。
root@fl-imx6ull:~# cd /nodered/node-v16.20.0-linux-armv7l/bin/
root@fl-imx6ull:/nodered/node-v16.20.0-linux-armv7l/bin#npm install -g --unsafe-perm node-red

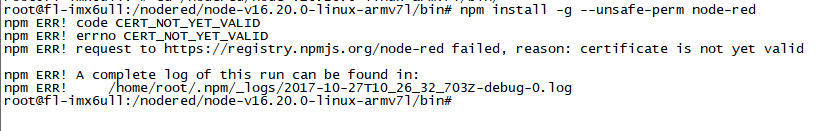

若提示下列錯誤，先輸入npm set strict-ssl false再安裝。
root@fl-imx6ull:/nodered/node-v16.20.0-linux-armv7l/bin# npm set strict-ssl false
root@fl-imx6ull:/nodered/node-v16.20.0-linux-armv7l/bin#npm install -g --unsafe-perm node-red

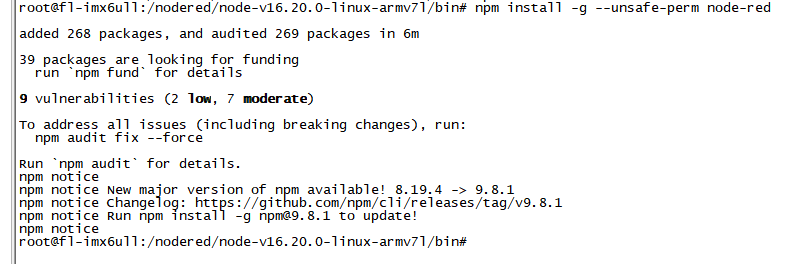

安裝完成：
安裝完成后進行軟鏈接
root@fl-imx6ull:/nodered# ln -sf /nodered/node-v16.20.0-linux-armv7l/bin/node-red /usr/bin

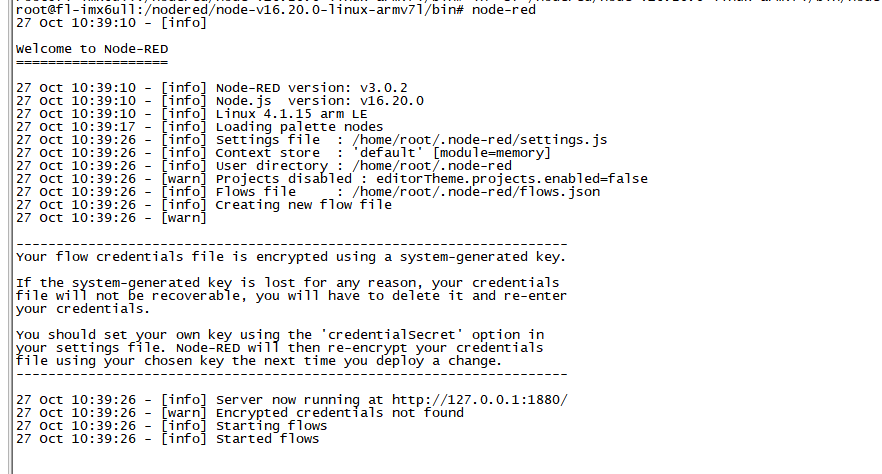

然后便可輸入node-red運行軟件
若需要開機后臺自啟，可安裝pm2來控制或者修改rc.local文件。
修改rc.local：
按i進入編輯模式，在文件的exit 0前加入node-red &，保存即可。
root@fl-imx6ull:~# vi /etc/rc.local編輯rc.local文件
#!/bin/sh -e
#
# rc.local
#
# This script is executed at the end of each multiuser runlevel.
# Make sure that the script will "exit 0" on success or any other
# value on error.
#
# In order to enable or disable this script just change the execution
# bits.
#
# By default this script does nothing.
if [ -e /laohua ]
then
/laohua/test.sh &
fi
lcd_screen_arg() {
geom=`fbset | grep geometry`
w=`echo $geom | awk '{ print $2 }'`
h=`echo $geom | awk '{ print $3 }'`
echo -n "${w}x${h}"
}
LCD_SIZE=`lcd_screen_arg`
if [ "$LCD_SIZE" == "480x272" ] ; then
DISPLAY=:0 xinput --set-prop 'iMX6UL TouchScreen Controller' 'Evdev Axes Swap' 0
elif [ "$LCD_SIZE" == "800x600" ] ; then
DISPLAY=:0 xinput --set-prop 'iMX6UL TouchScreen Controller' 'Evdev Axes Swap' 0
elif[ "$LCD_SIZE" == "1280x800" ] ; then
DISPLAY=:0 xinput --set-prop 'goodix-ts' 'Evdev Axes Swap' 1
fi
echo 30000 >/proc/sys/vm/min_free_kbytes
echo 1 > /sys/class/leds/led2/brightness
node-red &
exit 0
使用教程鏈接
https://www.bilibili.com/video/BV1Yv4y1G7ko/?spm_id_from=autoNext&vd_source=2625fd8729311bb0f8eae903db2390b8
