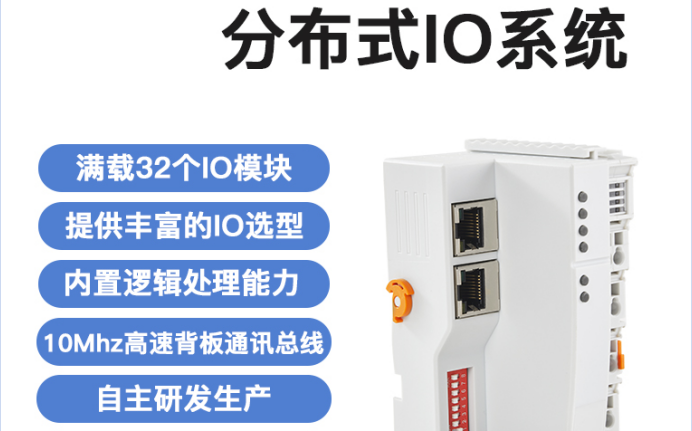

ModBus TCP 分布式遠程IO數據采集模塊系統耦合器BL200

OPC UA概述

BL200系列分布式I/O系統支持OPC UA Server功能，以服務器形式對外提供數據。符合IEC 62541工業自動化統一架構通訊標準，數據可以選擇加密（X.509證書）、身份驗證方式傳送。安全策略支持basic128rsa15、basic256、basic256sha256、aes128sha256rsaoaep，可選簽名或簽名和加密方式。支持自定義的信息模型功能，最多可以填寫5個參考模型。

應用示例

以采集DI、DO、AI模塊，安全策略選擇basic128rsa15,選擇簽名和加密方式，數據格式按自定義信息模型方式，參考一個信息模型為例。數據也可以按本公司的格式直接上傳，每項配置的定義請參考 OPC UA章節介紹。

OPC UA網頁配置

步驟：

（1）填寫OPC UA名稱，可以自定義，方便OPC UA客戶端搜索區分不同的OPC UA服務器。如：填寫“BL200 OPC UA Server”。

（2）OPC UA 服務端的端口號，默認：4840。

（3）安全策略選擇。如選擇basic128rsa15。

（4）消息安全模式選擇。如選擇簽名和加密。

（5）上傳證書和密鑰，點擊“選擇文件”>點擊“上傳文件”>選擇你的證書或密鑰文件，點擊打開>在文件名方框內顯示后，點擊上傳文件>上傳文件成功后會在方框顯示你上傳的文件，點擊你上傳的證書或密鑰文件>這時就會在證書或密鑰項顯示你的證書或密鑰文件。

（6）是否允許匿名，因使用簽名和加密的方式，則允許匿名不打鉤。

（7）填寫用戶名和密碼，客戶端連接時需要填寫這個用戶名和密碼。

（8）選擇數據，因用自定義的信息模型，所以要選擇“信息模型”。

（9）信息模型文件上傳，上傳方法和上傳證書或密鑰文件一樣，上傳的是xml文件。

（10）依賴模型文件，是否有參考模型，有參考多少個。

（11）依賴的模型：上傳你參考的模型，上傳方法和上傳證書或密鑰文件一樣，上傳的是xml文件。

（12）點擊“保存并應用”。
