“智慧”千里眼助力水泵站
背景
泵站是為水提供勢能和壓能，解決無自流條件下的排灌、供水和水資源調配問題的唯一動力來源，在工農業用水、防洪、排澇和抗旱減災等方面發揮著重要作用。一旦出現異常，對經濟生產將造成難以估量的損失，給水利安全管理造成負擔。因此，泵站的運行與管理，至關重要。
為了集中監控，減少運維成本，鋇錸技術推出一款泵站監測網關BL102，因為它可以提高泵站的工作效率，及時上報處理故障，同時也保障了城市生活和工業生產所需的水資源。
案例描述

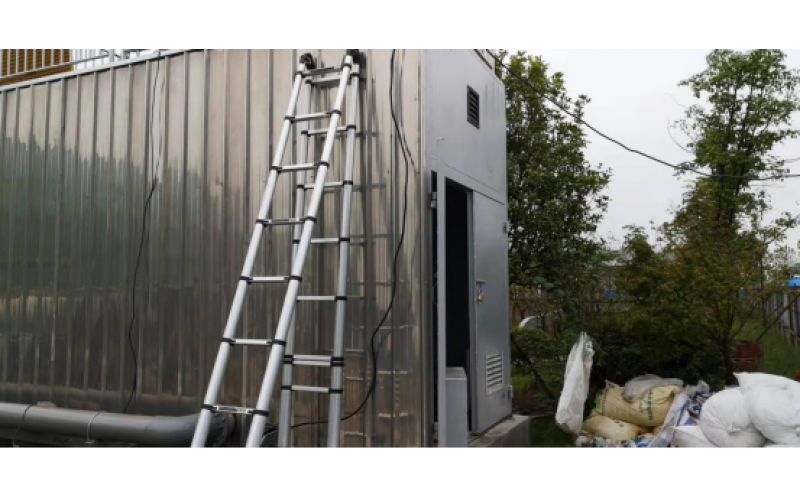

泵站現場為泵機設備，含泵閘、電表等。而且城市或地區的泵站較分散，形成泵站信息孤島化。運維人員無法高效查看每個泵站的運行情況，調度管理成本大。
現場問題有哪些？
解決方案
、用戶在水泵站布設排口流量計、液位傳感器、變頻器等設備，在泵站控制柜中用鋇錸PLC網關的RS485串口或網口與水泵PLC相連，實時采集水泵站的運行數據。數據采集至網關中進行數據處理，將數據轉換成MQTT協議內容，再通過4G或以太網，上傳至泵站監控系統平臺。網關也可以同時可與加壓泵房設備聯動用來控制水泵的啟停、閥門的開閉等。最終，實現對多個監測泵站設備進行分布式監控和集中管理，提升智能管理水平，提高泵站故障響應速度，有效降低事故處理時間。
方案架構與特點
1、監測狀態：各泵站水位；水泵開關狀態、報警狀態；水泵電流、電壓；排水量；格柵機工作狀態；安防報警；視頻監控
2、遠程監控：各水泵啟停；格柵機啟停；切換控制模式；監測參數、泵站狀態異常等情況報警；門禁控制
3、平臺功能：支持邏輯計算功能，本地、云端的多個云平臺、組態、上位系統等9個同時在線接入。
4、雙向通訊：既能采集數據上傳到云平臺，也能下發控制指令，滿足大部分泵站場景需求。
網關介紹
1、協議轉換
下行支持：西門子、三菱、歐姆龍、臺達、AB、施耐德等各種PLC；
上行支持：Modbus TCP、MQTT、OPC UA、華為云IoT、阿里云 IoT、AWS IoT、鋇錸云等協議。
2、安全及輔助管理
支持“零丟包”斷點續傳、數據TSL/SSL、X.509證書、密鑰加密、OpenVPN、APN專用網絡、離線緩存、軟硬件看門狗等多種特色功能，保證穩定、高效通訊，支持網關程序遠程配置升級及遠程云端管理。
3、節能且堅固
通常部署在露天環境，雖然網關不直接暴露于現場，但它需要保證7x24h全天候運行。采用耐超高低溫、堅固耐用的元器件，支持軟件看門狗，具有高度的可靠性。最后，寬工作電壓設計和電源冗余設計加強了產品穩定性。
4、其他功能
支持二次開發、個性化設置、私有化部署，提供定制服務。
方案效益總結與拓展
