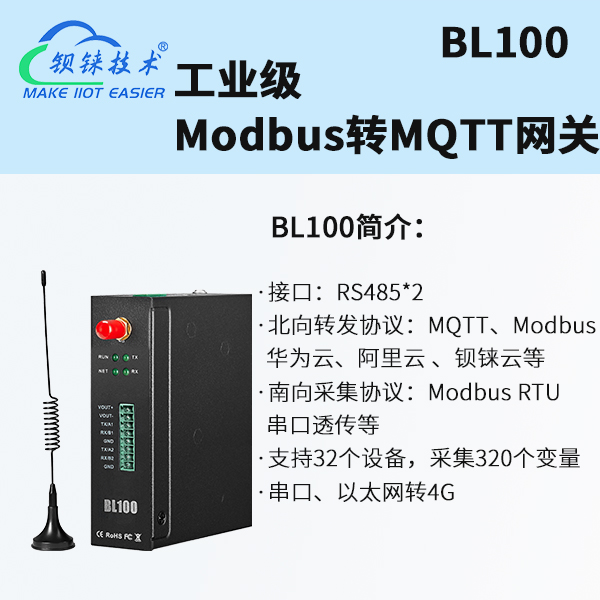

BL100簡介

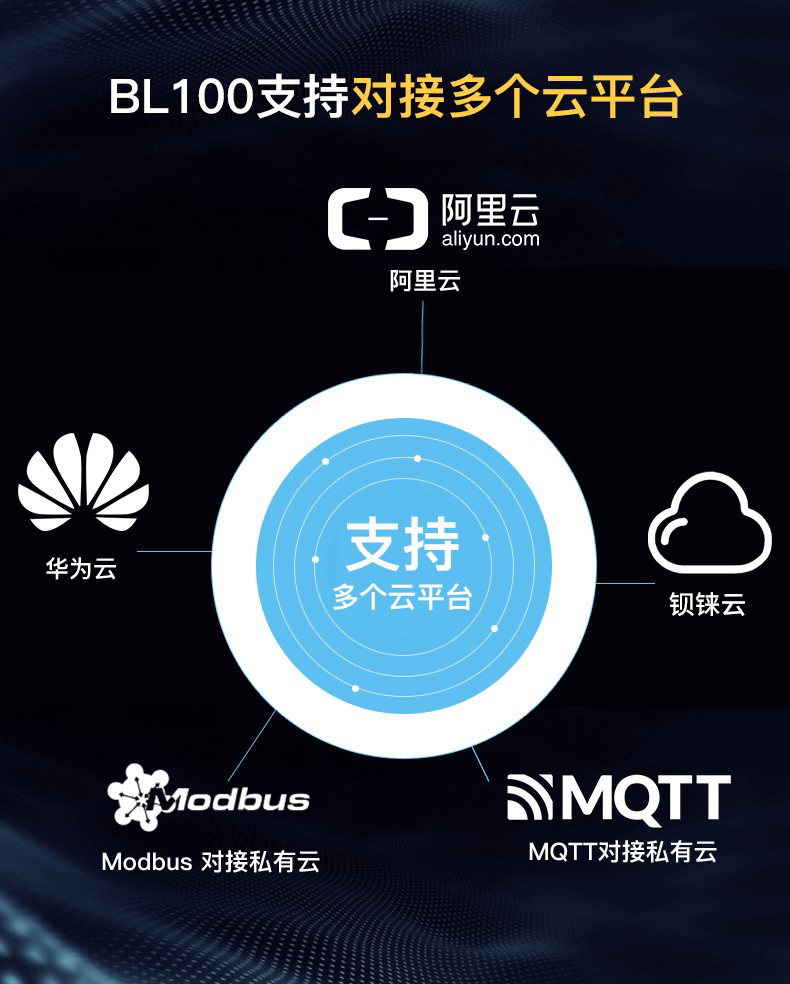

BL100是一款基于4G全網通的MODBUS轉MQTT網關設備，支持MODBUS RTU、MODBUS TCP、MQTT、阿里云、華為云、金鴿云和自定義平臺以及透明傳輸功能。方便用戶快速把多種工業設備接入云平臺如：華為云IoT、AWS IoT、阿里云IoT、ThingsBoard、鋇錸云等云平臺，同時也可以接入SCADA、OPC UA、MES、BAS等上位機數據處理系統，多個平臺和上位機系統可以同時在線。
BL100 內嵌工業級GSM/GPRS/3G/4G 通信模塊，集成穩定可靠的32 位高性能微處理器MCU，基于uCOSII嵌入式實時操作系統。
設備支持Modbus Slave 功能和Modbus Master 主站功能，可擴展多達320個數據點的數據采集，用戶可以根據應用場合的特殊需要，預先配置各種高低限參數。當觸發后，無需親臨現場，設備會自動以短信，蜂窩網絡 網絡通知用戶以及傳輸數據到監控中心。
BL100系列適用于中國移動GSM網絡、中國聯通的WCDMA 3G 網絡、 以及中國移動、中國聯通、中國電信的4G 網絡。
功能特點
? 采用4G蜂窩網絡通信，不受距離限制，任何地方都可使用；
? 寬工作電壓設計，支持9~36VDC 供電，且?guī)в蟹婪唇颖Ｗo(hù)設計；
? 內置2 路DC 直流電源輸出，（輸出等于輸入電壓）節省布線成本；
? 采用本地配置軟件、遠程短信設置參數，方便操作，簡單易用；
? 內置軟件看門狗和硬件看門狗防止假死機；

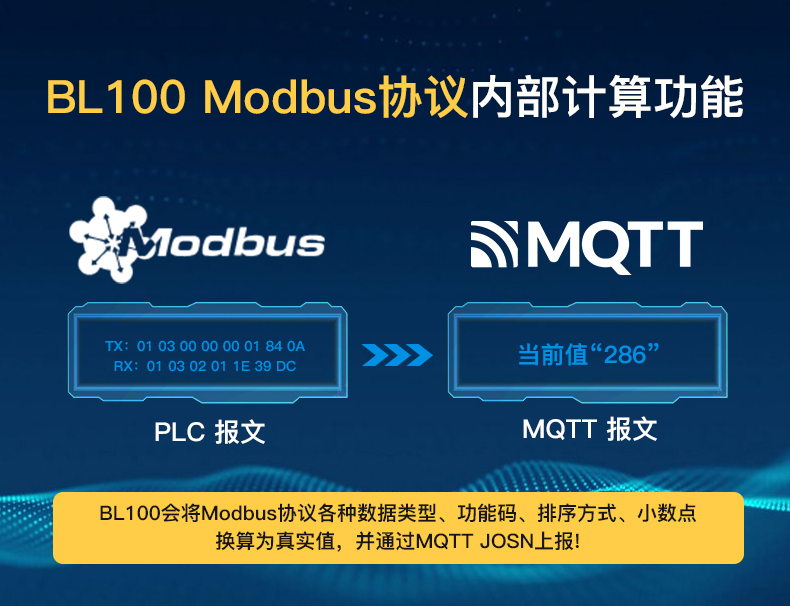

? 1路485串口，支持ModbusRTU轉MQTT、透明傳輸；
? 串口波特率支持2400bps-115200bps；停止位支持1，2位，數據位支持8位，
支持None，Odd，Even 校驗方式；

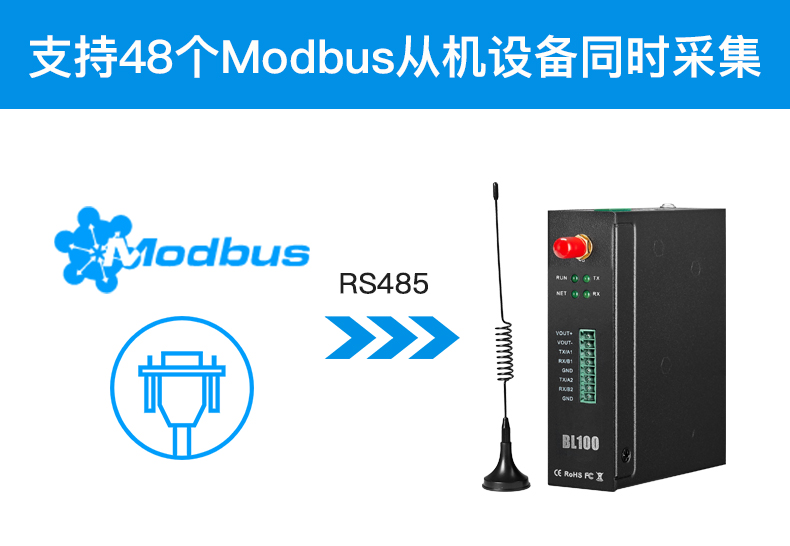

? 支持Modbus Slave 協議，可接入SCADA、HMI、DSC、PLC 等上位機，支持Modbus RTU Master 協議，可用于擴展多達48 個Modbus Slave 設備，高達320 個數據
? 支持短信報警：能監控多個基于Modbus 的數據異常超限等報警，也可通過配置軟件設置以及短信查詢，一旦通訊失敗，將短信通知用戶。
? 采用完備的防掉線機制，掉線重發數據以及掉線短信通知用戶功能；
? 支持遠程短信重啟設備以及配置設備參數功能；
? 支持10個用戶號碼用于接收設備掉線、串口數據超限、異常的特定短信報警信息；
? 內置定時器功能，支持定時自動上報、定時短信、定時布撤防、定時重啟等功能；
? 支持USB接口通過電腦配置軟件讀取配置的參數、導入導出以及程序的升級；
? 采用金屬外殼，保護等級 IP30,金屬外殼和系統安全隔離，特別適合于工控現場的應用；
? 體積小，支持墻面安裝以及DIN35mm 工業導軌安裝方式。

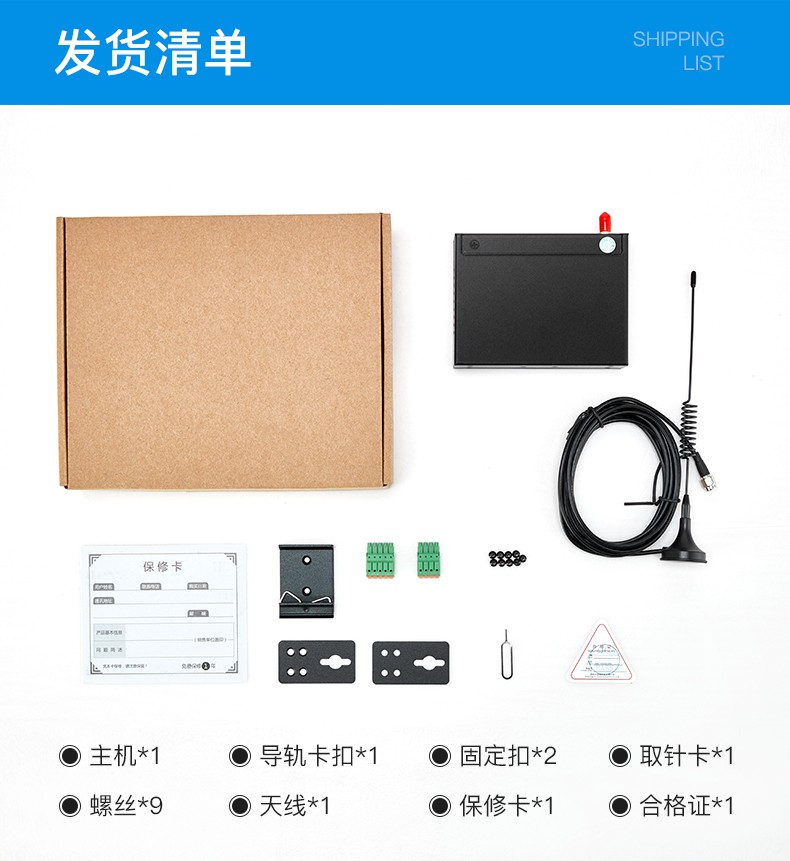

BL100 接口介紹

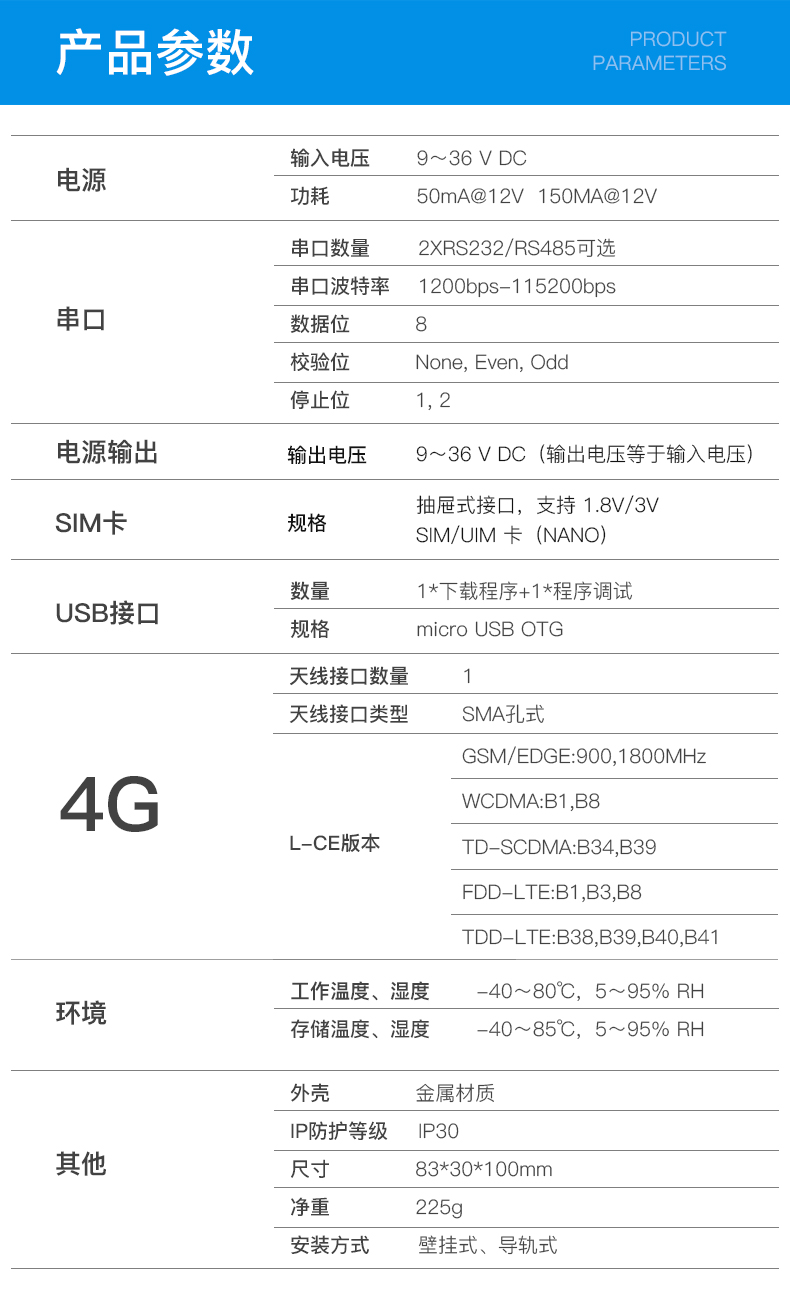

技術參數
分類 | 參數 | 描述 |
電源 | 電源電壓 | 9～36V DC |
功耗 | 正常：50mA@12V，最大：150mA@12V |
電源輸出 | l 2通道 l 輸出電壓：9～36V DC（等于輸入電壓） l 輸出電流： 1500mA@12V（最大） |
電源防護 | 防反接，ESD空氣：15KV，浪涌：4KV |
串口 | 串口數量 | 1x RS485 |
串口波特率 | 1200bps-115200bps |
數據位 | 8 |
校驗位 | None, Even, Odd |
停止位 | 1,2 |
協議 | Modbus RTU（slave），Modbus RTU（master） |
串口保護 | ESD接觸：8KV 浪涌：4KV（8/20us） |
SIM/UIM卡接口 | 卡槽數量 | 1 |
接口類型 | 標準的抽屜式卡槽，支持 1.8V/3V nano 卡，內置 15KV ESD 保護 |
蜂窩網 | L-E版本 | GSM/EDGE:900,1800MHz WCDMA:B1,B5,B8 FDD-LTE:B1,B3,B5,B7,B8,B20 TDD-LTE:B38,B40,B41 |
L-CE版本 | GSM/EDGE:900,1800MHz WCDMA:B1,B8 TD-SCDMA:B34,B39 FDD-LTE:B1,B3,B8 TDD-LTE:B38,B39,B40,B41 |
L-A版本 | WCDMA:B2,B4,B5 FDD-LTE:B2,B4,B12 |
L-AU版本 | GSM/EDGE:850,900,1800MHz WCDMA:B1,B2,B5,B8 FDD-LTE:B1,B3,B4,B5,B7,B8,B28 TDD-LTE:B40 |
L-AF版本 | WCDMA:B2,B4,B5 FDD-LTE:B2,B4,B5,B12,B13,B14,B66,B71 |
CAT-1版本 | GSM:900,1800 FDD-LTE:B1,B3,B5,B8 TDD-LTE:B34,B38,B39,B40,B41 |
軟件參數 | 協議 | Modbus RTU、Modbus TCP、MQTT、華為云、阿里云。 |
協議轉換 | 支持Modbus RTU轉MQTT |
指示燈 | 系統運行燈、報警燈、RS485數據收發燈 |
用戶配置 | PC軟件配置，支持WIN XP、WIN 7、WIN 8和WIN 10 |
從機接入 | 48個設備，最大映射I/O數據點數：320個點（布爾、16位，32位，64位） |
透明傳輸 | 支持 |
短信指令 | 支持 |
注冊包 | 支持自定義注冊包 |
心跳包 | 支持自定義心跳包 |
認證 | MTBF | ≥10萬小時 |
EMC | EN 55022: 2006/A1: 2007 (CE &RE) Class B |
IEC 61000-4-2 (ESD) Level 4 |
IEC 61000-4-3 (RS) Level 4 |
IEC 61000-4-4 (EFT) Level 4 |
IEC 61000-4-5 (Surge)Level 3 |
IEC 61000-4-6 (CS)Level 4 |
IEC 61000-4-8 (M/S) Level 4 |
其他 | CE、FCC、ROHS |
環境 | 工作溫度、濕度 | -45～85℃，5%～95%RH |
存儲溫度、濕度 | -45～105℃，5%～95%RH |
其他 | 外殼 | 金屬材質 |
尺寸 | 83mm×30mm×100mm |
防護等級 | IP30 |
凈重 | 225g |
安裝方式 | 壁掛式、導軌式 |

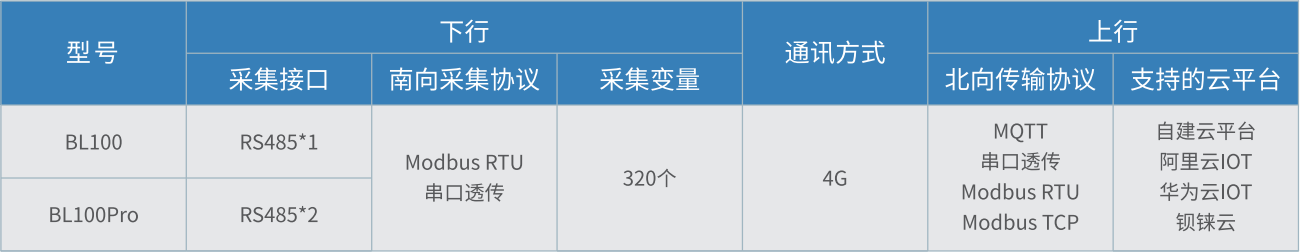

BL100 Modbus MQTT網關選型表
斷網數據補傳功能

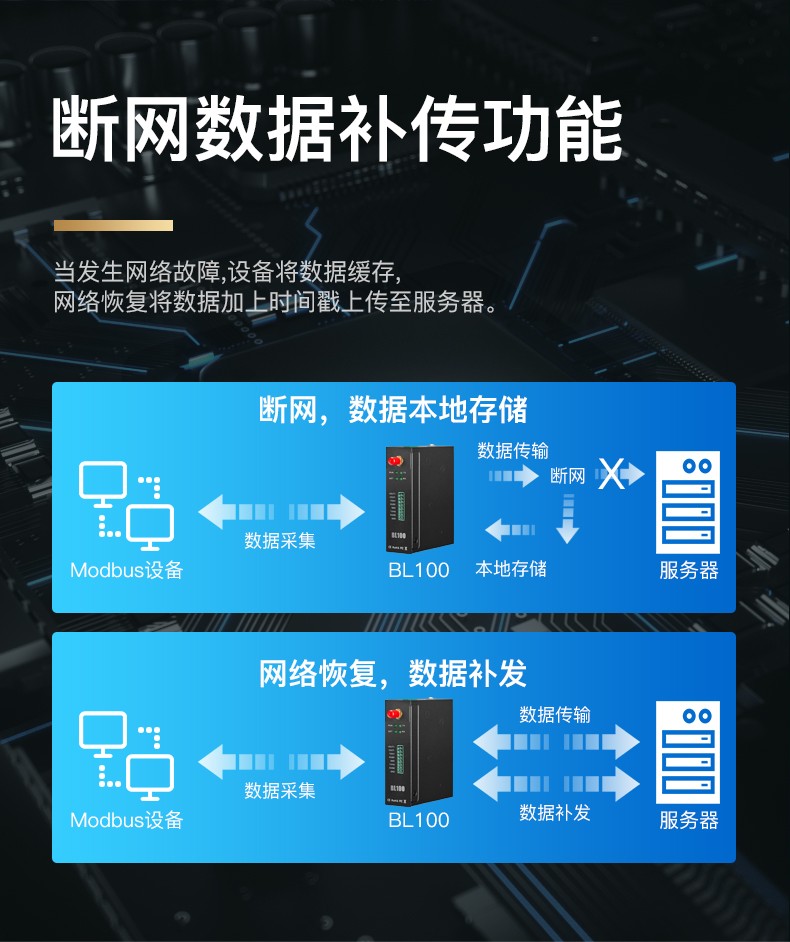

當發生網絡故障時，設備本身可以緩存100000條數據，當網絡恢復時上傳服務器。
