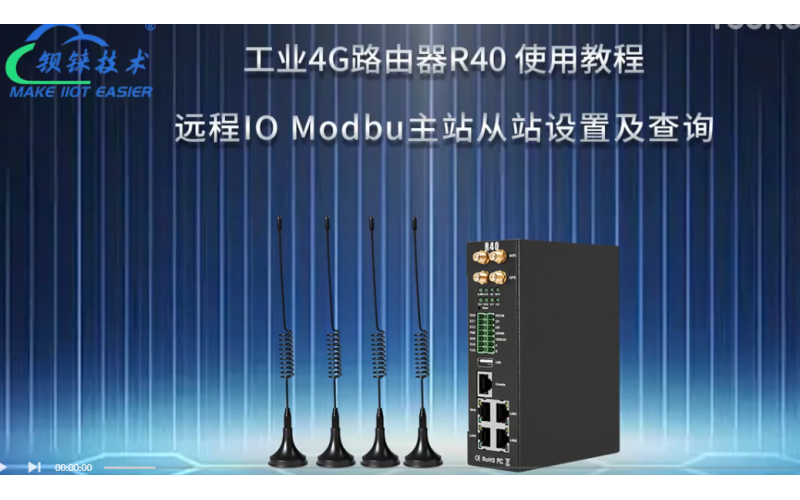

【視頻教程】6 工業4G路由器R40 遠程IO Modbus主站從站設置及查詢

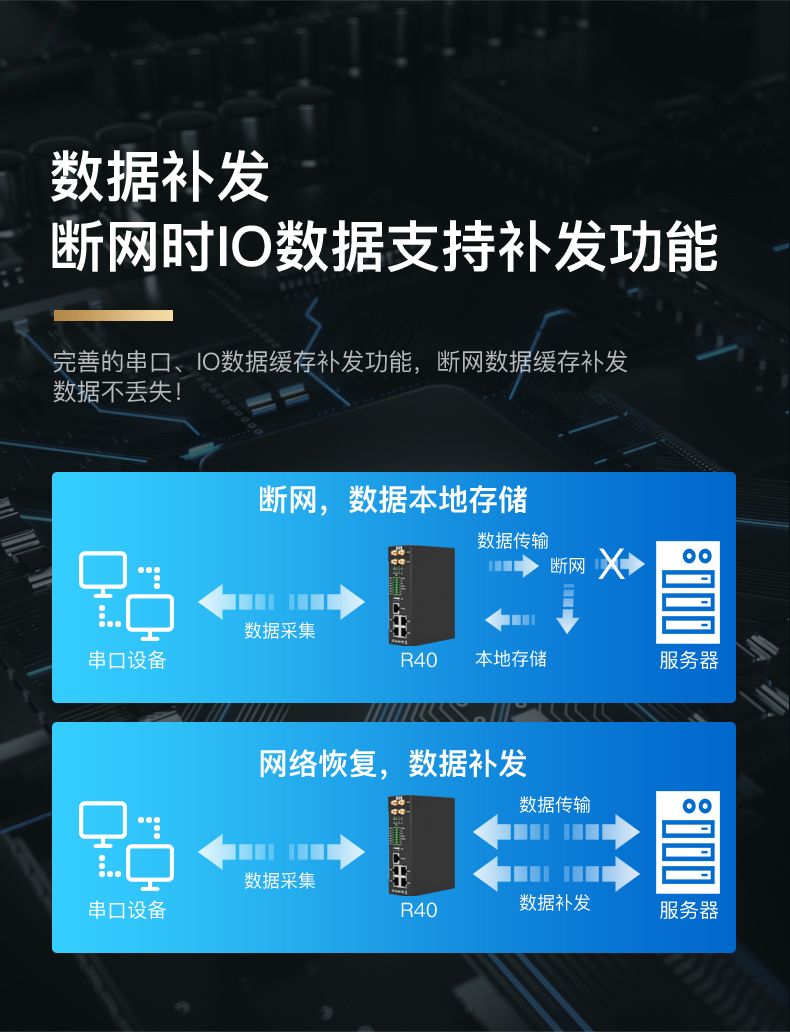

工業4G路由器R40 使用教程6：遠程IO Modbus主站從站設置及查詢
技術參數
| 分類 | 參數 | 描述 |
| 電源 | 輸入電壓 | 9~57VDC |
輸入電流 | 正常：240mA@12V，最大：800mA@12V | |
連接方式 | 5.08mm接線端子 | |
| 反接保護 | 支持 | |
| WAN接口 | 數量 | 1 |
規格 | RJ45接口，10M/100Mbps，自適應MDI/MDIX | |
| 保護 | ESD ±30kV（接觸），±30kV（空氣） EFT 40A（5/50ns） 雷擊 24A（8/20μs） | |
| LAN（POE）接口 | 數量 | 3 |
規格 | RJ45接口，10M/100Mbps，自適應 MDI/MDIX | |
POE參數 （選配功能） | 支持3路POE電源輸出；兼容IEEE802.3at/af標準 單路POE最大輸出功率30W；具備功率管理功能 電壓范圍48～57V | |
| 保護 | ESD ±30kV（接觸）；±30kV（空氣）；EFT 40A（5/50ns） 雷擊 24A（8/20μs） | |
| 串行接口 | 數量 | 2 |
類型 | 1路RS485，1路RS232 | |
波特率 | 1200，2400，4800，9600，14400，19200，38400，57600， 115200，230400 | |
數據位 | 5，6，7，8 | |
校驗位 | None, Even, Odd | |
停止位 | 1,2 | |
工作模式 | 透?jìng)鳌odbus RTU轉TCP、Modbus主站、Modbus從站 | |
| 保護 | ESD接觸：8KV 浪涌：4KV（8/20us）；ESD ±8kV（接觸）；±15kV（空氣）；EFT 4KV, 40A（5/50ns） | |
| 控制臺接口 | 數量 | 1 |
類型 | CONSOLE | |
規格 | RJ45接口 | |
| 保護 | ESD：±8kV（接觸），±15kV（空氣） | |
USB接口 （預留功能） | 數量 | 1 |
類型 | USB2.0（HOST) | |
| 保護 | ESD ±8kV（接觸），±15kV（空氣) | |
| WIFI | 天線接口數量 | 2 |
天線接口類型 | SMA 孔式 | |
協議 | 802.11a/b/g/n （mixed） | |
模式 | AP模式、客戶端模式 | |
頻段 | 2.4G | |
信道 | Channel 1 - 13 | |
安全性 | Open、WPA、WPA2 | |
| 加密 | AES、TKIP、TKIPAES | |
連接數 | 16（Max） | |
速率 | 300Mbps（Max） | |
傳輸距離 | 室外無阻攔/空曠，覆蓋范圍可達 20 米 | |
| SSID廣播開關 | 支持 | |
| 蜂窩網 | 天線接口數量 | 1 |
天線接口類型 | SMA 孔式 | |
4G（L-E版本） | GSM/EDGE：900,1800MHz；WCDMA：B1,B5,B8 FDD：B1,B3,B5,B7,B8,B20 TDD：B38,B40,B41 | |
4G（L-AU版本） | GSM/EDGE：850,900,1800MHz；WCDMA：B1,B2,B5,B8 FDD：B1,B2,B3,B4,B5,B7,B8,B28 TDD：B40 | |
4G（L-A版本） | WCDMA：B2,B4,B5 FDD：B2,B4,B12 | |
4G（L-V版本） | FDD：B4,B13 | |
4G（L-J版本） | WCDMA：B1,B3,B8,B18,B19，B26 FDD：B2,B4,B12 TDD: B41 | |
| 4G（L-CE版本） | GSM/EDGE：900,1800MHz WCDMA：B1,B8 TD-SCDMA：B34,B39 FDD：B1,B3,B8 TDD：B38,B39,B40,B41 | |
| SIM接口 | 數量 | 2 |
規格 | 抽屜式接口，支持 1.8V/3V SIM/UIM 卡（NANO） | |
| 保護 | 內置 15KV ESD 保護 | |
GPS （選配功能） | 天線接口數量 | 1 |
天線接口類型 | SMA 孔式 | |
跟蹤靈敏度 | > -148 dBm | |
平面位置精度 | 2.5m | |
| 協議 | NMEA-0183 V2.3 | |
| DI數字量輸入 | 數量 | 2 |
類型 | 開關觸點信號（干接點）或電平信號（濕接點） | |
輸入范圍 | 1：高電平5~30VDC / 閉合信號， 0：低電平（數字0）0~1VDC / 斷開信號 | |
脈沖計數 | 最大計數頻率100Hz | |
| 保護 | 隔離電壓3750Vrms | |
| DO數字量輸出 | 數量 | 2 |
類型 | 三極管 SINK 輸出 | |
負載電壓 | 最大50VDC | |
負載電流 | 500mA（單路），625mW | |
| 保護 | EFT: 40A（5/50ns） | |
AI模擬量輸入 （選配功能） | 數量 | 4 |
類型 | 0~5V，4~20mA，0~20mA | |
| ADC分辨率 | 16bit | |
| 保護 | EFT: 40A（5/50ns） | |
| 指示燈 | ALARM | 報警指示燈 |
SYS | 系統運行狀態指示燈 | |
4G | 4G狀態指示燈 | |
WiFi | WiFi狀態指示燈 | |
DO1、DO2 | 數字量輸出指示燈 | |
| DI1、DI2 | 數字量輸入指示燈 | |
| 系統 | CPU | MIPS CPU，主頻 580Mhz |
存儲 | 16MB (可擴展至32MB) | |
| 內存 | 128MB (可擴展至256MB) | |
| 軟件參數 | 網絡協議 | PPP、 PPPoE、 TCP、 UDP、 DHCP、 ICMP、 NAT、 HTTP、 HTTPs、DNS、 ARP、 NTP、 SMTP、 SSH2、 DDNS等 |
VPN隧道 | IPsec、OpenVPN、L2TP | |
防火墻 | DMZ，DoS防御，IP包、域名和MAC地址過濾，端口映射，訪問控制 | |
遠程管理 | 支持web遠程配置 | |
系統日志 | 支持 | |
| 固件升級 | 支持串口本地TFTP、web軟件升級 | |
| 安規認證 | EMI | EN 55022: 2006/A1: 2007 |
EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 | |
| 其他 | CE、FCC、ROHS、3C | |
| 工作環境 | 工作溫度 | -20～+65℃ |
存儲溫度 | -40～+85℃ | |
| 相對濕度 | 5～95%RH（無凝露） | |
| 其他 | 外殼 | 金屬材質 |
尺寸 | 高145mm * 長110mm * 寬45mm | |
防護等級 | IP30 | |
凈重 | 790g | |
| 安裝方式 | 壁掛式、導軌式 |
R40A選型表
| 型號 | SIM卡 | WiFi | RS232 | RS485 | DI | DO | AI | GPS | POE | 擴展功能 |
| R10 | 1 | 1 | 復用 | 復用 | / | / | / | 可選 | / | 支持Modbus Master /Slave /MQTT |
R40 | 2 | ? | 1 | 1 | 2 | 2 | / | 可選 | 可選 | 支持Modbus Slave /MQTT |
R40A | 2 | ? | 1 | 1 | 2 | 2 | / | 可選 | 可選 | 支持Modbus Master /Slave /MQTT |
| R40B | 2 | ? | 1 | 1 | 2 | 2 | 4 | 可選 | 可選 | 支持Modbus Master /Slave /MQTT |
