背景

   計算機與計算機或計算機與終端之間的數據傳送可以采用串行通訊和并行通訊二種方式。

   由于串行通訊方式具有使用線路少、成本低，特別是在遠程傳輸時，避免了多條線路特性的不一致而被廣泛采用。串口按電氣標準及協議來劃分，包括RS232、RS422、RS485等。

   以下資料是小編結合往年資料，嘔心瀝血整理出來的，希望能讓大家更好的理解什么是RS232,RS485,RS422？

什么是RS232？

   1) 基本概念

   RS232接口符合美國電子工業聯盟(EIA)制定的串行數據通信的接口標準，原始編號全稱是EIA-RS-232（簡稱RS232）。RS232是串行通訊領域最早的標準之一，它定義了數據的傳輸方式、電氣特性以及物理連接方式，被廣泛用于計算機串行接口外設連接，連接電纜和機械、電氣特性、信號功能及傳送過程。

   傳輸距離短，只有15米,RS232在總線上只能連接1個收發器，且不支持多站收發，所以只能點對點通信；可做到雙向傳輸，全雙工通訊，最高傳輸速率20kbps。

   2）其他特點

   RS232采用三芯雙絞線，三芯屏蔽線。

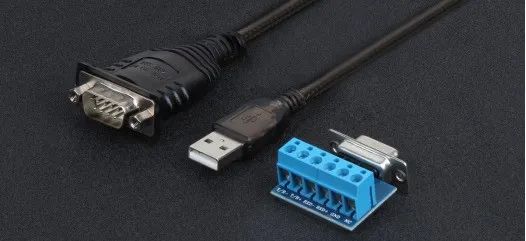

   RS232用USB轉換口，可以獲得高傳輸速度，解決USB接口不能遠距離傳輸缺點。

   還采用了單向通訊的方式，即只能在一個方向上傳輸數據，而不能同時在兩個方向上傳輸數據。

   RS232使用的是異步傳輸方式，即數據幀中不包含時鐘信號，而是通過起始位和停止位來確定數據的傳輸時序。此外，RS232還使用負電平表示邏輯1，正電平表示邏輯0的方式。

   3）缺點

   接口電平值較高，易損壞接口電路的芯片；又因?yàn)榕cTTL電平不兼容故需使用電平轉換電路方能與TTL電路連接。

   傳輸速率較低，在異步傳輸時，比特率為20Kbps,波特率只能采用19200，數據傳輸速度慢，傳輸距離較短，只有15米。

   接口由三根線TX、RX、GND組成，沒有構成差分線形式，容易產生共地共模干擾，抗干擾能力弱。

什么是RS485?

   1）基本概念

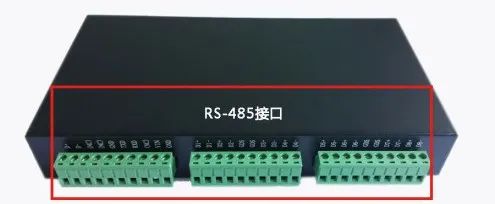

   RS485則是為擴展應用范圍，在RS422基礎上制定的新標準。RS485具有抑制共模干擾的能力。RS485無具體的物理形狀，根據實際采用接口。

   為改進RS232通信距離短、速率低的缺點，EIA在基于RS422的基礎上制定了RS485接口標準。它的最大傳輸距離為1200米，實際可達3000米，傳輸速率最高可達10Mbps。所以，一般在要求通信距離為幾十米到上千米時，會廣泛采用RS485串行通信。

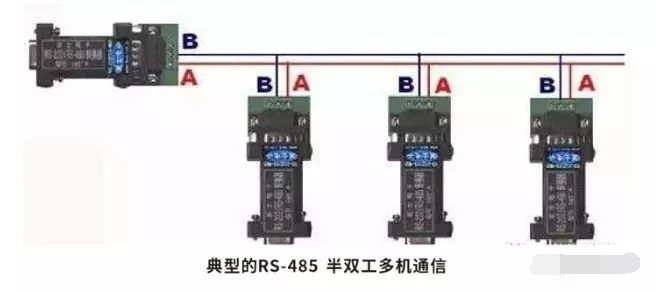

   RS485不是點對點式的總線結構，而是分布式架構，其總線能夠連接多達128個收發器。

   出色抗噪和多設備能力，在工業應用中建立物聯網網絡、數據采集控制器、HMI或者其他操作時，串行連接會選擇RS485。

   RS485是RS422的改進，增加了設備的個數，從10個增加到32個，同時定義了在最大設備個數情況下的電氣特性，以保證足夠的信號電壓。

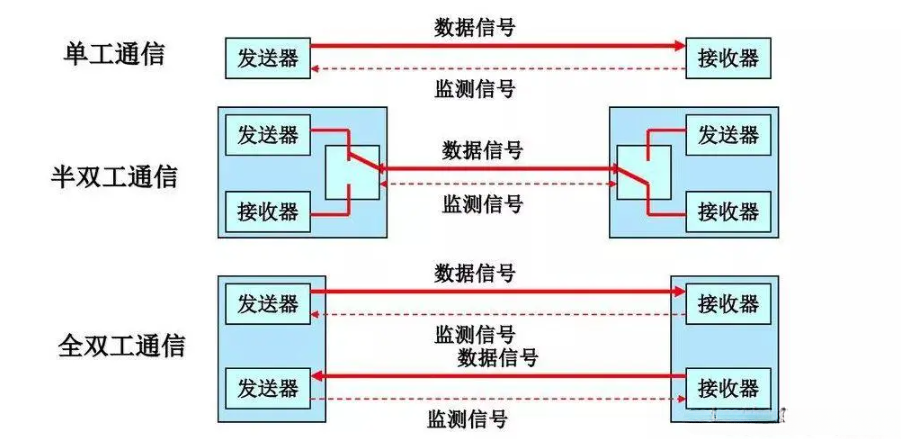

   RS485和RS232一樣都是基于串口的通訊接口，數據收發的操作是一致的，但是它們?cè)趯?shí)際應用中通訊模式卻有著很大的區別，RS232接口為全雙工數據通訊模式，而RS485接口為半雙工數據通訊模式，即數據只能在一個方向上傳輸，為了保證數據收發的不沖突，在RS485中還有一個使能端，使能端是用于控制發送驅動器與傳輸線的切斷與連接，可以認為是一個開關。當開關即使能端信號為1時，信號就輸出，當使能端信號是0時，信號就無法輸出。相應也要求軟件上必須將收發的過程嚴格地分開。

   2） 缺點

   RS485不能夠同時發送數據以避免總線競爭，所以整個系統的通信效率必然較低，數據冗余量較大，對于速度要求高的應用場所不適應用RS485總線。

   同時由于RS485總線上通常只有一臺主機，所以這種總線方式是典型的集中—分散型控制系統。一旦主機出現故障，會使整個系統的通信限于癱瘓狀態，因此做好主機的在線備份是一個重要措施。

   3）優點

   RS485接口信號的電平比RS232降低了，所以不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便地與TTL電路連接。

   RS485采用平衡發送和差分接收，因此具有抑制共模干擾的能力，即抗噪聲性能好。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。

RS485接口在總線上只允許連接多達128個收發器，即具有多站能力，這樣用戶可以利用單一的RS485接口方便地建立設備網絡。

   RS485采用了同步傳輸方式，即數據幀中包含時鐘信號，可以精確控制數據的傳輸時序。此外，RS485還支持多種通訊協議，例如MODBUS、Profibus等，具有較高的靈活性和可擴展性。

   4）RS422與RS485的網絡安裝注意要點

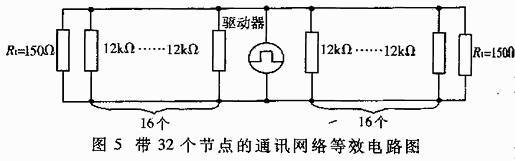

RS422可支持10個節點，RS485支持32個節點，因此多節點構成網絡。網絡拓?fù)湟话悴捎媒K端匹配的總線型結構，不支持環形或星形網絡。

   5)哪些因素限制了RS485的數據速率?

   在指定的傳輸距離下，下列因素限制了傳輸速率：

   ? 電纜長度：在特定頻率下，信號強度會隨著電纜長度而衰減。

   ? 電纜架構：5類24AWG雙絞線是RS485系統最常用的電纜，屏蔽電纜可大大增強噪聲抑制能力，提高了一定距離下的數據傳輸速率。

   ? 電纜特性阻抗：分布電容和分布電感會降低信號的邊沿速度，從而降低噪聲裕量、補償“眼圖模板”特性。分布電阻直接導致信號電平的衰減。

   ? 驅動器輸出阻抗：阻抗過高會限制驅動能力。

   ? 接收器輸入阻抗：阻抗過低會限制與驅動器通信的接收器數量。

   ? 終端匹配：長電纜可看作傳輸線。電纜上應接阻值等于電纜特性阻抗的終端匹配電阻，可以降低信號反射，并提高數據速率。

   ? 噪聲裕量：越大越好。

   ? 驅動器擺率：降低邊沿速率(降低信號擺率)允許采用較長的電纜進行通信。

什么是RS422?

   1）基本概念

   RS422則是由RS232發展而來，是一種高速、長距離的串行通訊標準，它可以支持多個設備之間的通訊。RS422的傳輸距離也是達到1200米。

   RS422和RS485一樣，采用了全雙工的通訊方式，數據傳輸速率高達10Mbps。

   RS422采用四線（兩根發送、兩根接收），差分傳輸，多點通信的數據傳輸協議。RS422還采用了平衡的傳輸方式，即數據線對地線的電壓是相等的，這樣可以有效減少電磁干擾的影響。另外，RS422還采用了正負邏輯表示方式，即正電平表示邏輯1，負電平表示邏輯0。

   和RS485不同的是RS422不允許出現多個發送端而只能有多個接收端。

   RS422接口的收與發是分開的，所以可以同時收與發（全雙工），所以RS422適用于兩個站之間通信，星型網、環網，不可用于總線網。

   由于接收器采用高輸入阻抗和發送驅動器比RS232更強的驅動能力，故允許在相同傳輸線上連接10個節點。一個主設備（Master），其余為從設備（Slave），從設備之間不能通信，所以RS422支持點對多的雙向通信。

   RS422缺點是布線成本高，容易搞錯?，F(xiàn)在用得比較少。

   RS422 的電氣性能與RS485近似一樣。主要的區別在于：

   （1）RS422有4根信號線：兩根發送（Y、Z）、兩根接收（A、B）。由于RS422的收與發是分開的所以可以同時收和發（全雙工）；RS485有2根信號線：發送和接收。所以不能夠同時收和發（半雙工）。

   （2）支持多機通信的RS422將Y-A 短接作為RS485的A、將RS422的Z-B 短接作為RS485的B可以這樣簡單轉換為RS485。

   很多人往往都誤認為RS422串行接口是RS485串行接口的全雙工版本，實際上，共模電壓范圍和接收器輸入電阻不同使得該兩個標準適用于不同的應用領域。

   RS-485串行接口的驅動器可用于RS-422串行接口的應用中，因?yàn)镽S-485串行接口滿足所有的RS-422串行接口性能參數，反之則不能成立。

RS-232/RS-422/RS-485區別

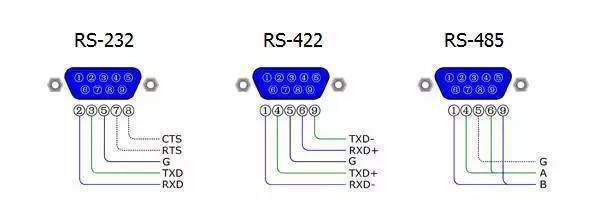

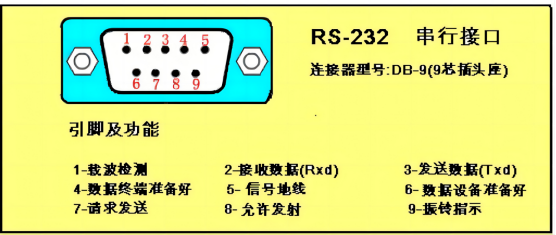

   RS232/RS422/RS485接口外觀異同：一般都是DB9，也有其它的，具體得看里面的線才知道到底是RS232，RS422，RS485里的哪種。

   三者之間區別如下：

   RS-232、RS-422和RS-485簡單對比：

   RS-232

         ①最早出現；

         ②單端傳輸；

         ③點對點（1發1收）；

         ④三線：TX/RX/GND。

   RS-422

          ①在RS232基礎上提出，改進RS-232通信距離短、速率低的缺點；

          ②平衡傳輸（差分）；

          ③點對多點（1發10收）；

          ④四線（ABYZ或RX+/RX-/TX+/TX-）。

   RS-485

               ①在RS422基礎上提出，增加了多點、雙向通信能力；

           ②平衡傳輸（差分）；

           ③點對多點（1發32收）；

           ④有二線（A/B）和四線（RX+/RX-/TX+/TX-）兩種。

   RS232適用于較短距離的點對點通訊；

   RS422適用于長距離高速的點對點或多點通訊,例如計算機和打印機之間的連接。

   RS-422則是由RS-232發展而來，為彌補RS-232通信距離短、速率低的缺點，采取平衡傳輸方式，將傳輸速率提高到10Mb/s，傳輸距離達到1200米，并允許在一條平衡總線上連接最多10個接收器。它主要用于短距離內的數據傳輸，例如音頻和視頻設備之間的連接。

   而RS485除了可以長距離的多點通訊，還具有半雙工通訊、同步傳輸和多種通訊協議等特點，具有更高的靈活性和可擴展性，應用場景更為廣泛，例如用于物聯網遠程數據采集、控制系統等。

   總之，RS-232、RS-422和RS-485三種串行通信接口標準各有優缺點，選擇哪種標準取決于具體應用場景和需求。
