ARMxy系列工業智能控制器：重塑汽車焊接生產線的智能控制核心
在現代化汽車整車廠的白車身焊接工作站，6臺焊接機器人如精密舞蹈般協同作業——焊槍起落、弧光閃爍，薄鋼板在精準的電流控制下瞬間熔合。支撐這一復雜交響的“指揮家”，正是基于ARM架構的工業智能控制器鋇錸技術ARMxy系列BL450與OpenPLC軟件平臺的融合控制系統。
一、核心硬件配置：精準感知與執行
組件 | 功能 | 關鍵技術指標 |
ARMxy主控器 | 系統大腦，運行OpenPLC邏輯 | 多核Cortex-A72, ≥1.8GHz |
X-DI板卡 | 檢測夾具夾緊到位信號 | 16路光耦隔離，響應<1ms |
X-DO板卡 | 控制焊槍啟停/冷卻水閥 | 繼電器輸出，負載能力10A@250VAC |
Y-AO板卡 | 動態調節焊接電流(0-500A) | 16位分辨率，±0.1%精度 |
二、智能控制邏輯實現
焊接序列觸發
X-DI板實時監測夾具傳感器→ 夾緊信號到達 →OpenPLC觸發預設焊接程序 → 同步指令分發至6臺機器人控制器。
# OpenPLC偽代碼示例 if DI_Clamp_Signal == TRUE:# 檢測夾具到位 Start_Welding_Sequence() # 啟動焊接序列 Enable_Robot_Sync() # 激活機器人同步信號
動態電流調節
基于鋼板厚度數據庫 →Y-AO板輸出4-20mA信號 → 焊機電源實時調整電流（0-500A無級調節）。
// 電流計算邏輯 (鋼板厚度mm → 電流A) float thickness = Get_Steel_Thickness(); float welding_current = 80 * thickness + 150;// 示例算法 Analog_Write(AO_CH1, ScaleTo4_20mA(welding_current));
后處理自動化
焊接完成 →X-DO板啟動冷卻水閥 → 延時關閉焊槍電源 → 釋放夾具信號。
三、革新性優勢解析
柔性生產升級
通過 BLRAT遠程工具 在線修改焊接參數（電流/時間/序列），新車型導入周期縮短70%

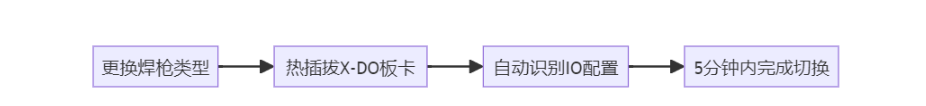

PLC程序熱更新：上傳新邏輯無需停機，避免產線中斷損失
運維效率革命
成本精準控制
電流自適應調節減少15%電極損耗
冷卻系統精確啟停降低30%工業用水
四、應用效果驗證
上汽某工廠部署后關鍵指標提升：
指標 | 提升幅度 |
焊接合格率 | +12.3% |
產線換型時間 | -83% |
單站能耗 | -18.7% |
設備綜合效率(OEE) | +22.5% |
ARM智能控制器+OpenPLC的開放架構，正重新定義汽車制造的精度邊界。其兼具實時控制確定性與IT系統靈活性的特質，使焊接工作站從剛性產線進化為“會思考”的柔性制造單元。隨著工業4.0深化，此類方案將成為打通OT/IT融合的關鍵載體，為智能制造提供底層技術范式。
